Технічний паспорт РКПП
Toyota
C50A / C53A
Toyota MMT (MultiMode Manual Transmission)
Збільшити фото
Сумісні моделі автомобілів:
Технічні Характеристики та Допуски
Заводський код:
Конструкція:
5-ступенева роботизована механічна (AMT)
Зчеплення:
Сухе однодискове зчеплення
Маркування зчеплення:
Олива в КПП:
LV 75W (API GL-4) або 75W-90 GL-4
Гідравліка актуатора:
—
Об'єм заливки в мех частину:
1.9 – 2.4 л
Інтервал заміни оливи:
60 000 км
Планова адаптація:
Кожні 15 000
Рекомендовані Оливи та Рідини
Електросхеми та Креслення
HD СХЕМИ

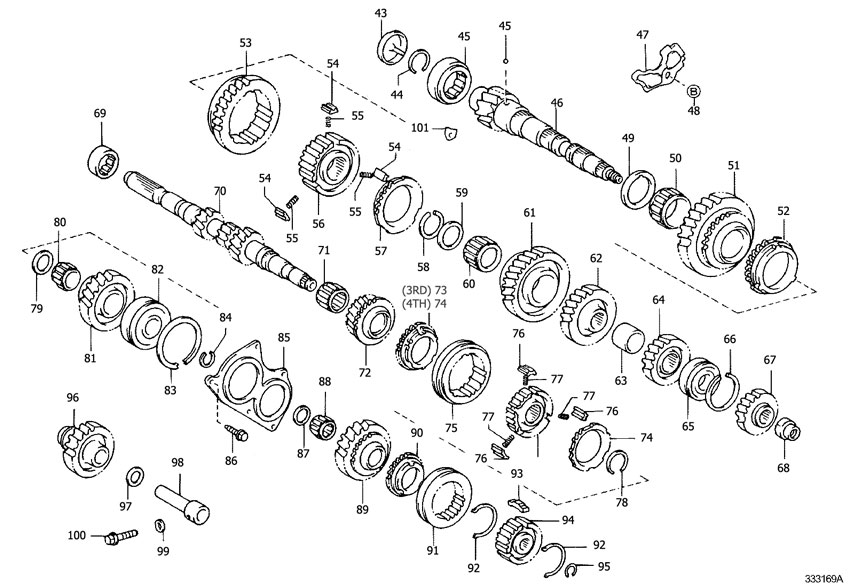

Механічна схема:
Відкрити схему
Калькулятор залишку зчеплення
ЕКСПРЕС
Використаний ресурс:
0%
Перевірені СТО
Спеціалізовані техцентри
м. Київ
PRO
Професійний спеціалізований ремонт роботизованих коробок передач в Києві, та по всій Україні!
Ремонт РКПП
Модернізація блоків
Запис
м. Бровари / м. Київ
PRO
Спеціалізований автосервіс з ремонту роботизованих трансмісій Ford PowerShift (6DCT250, 6DCT450)
Ремонт Powershift
Заміна щеплення
Запис
Свіжі новини
Архів →
Porsche Newsroom / Motor1
04.09
Відеоогляди ремонту
Практичний досвід та розбірка

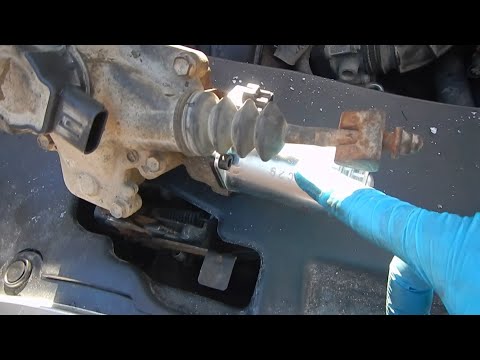

Toyota MMT Semi - Automatic How to Install Clutch Actuator Most Mistake Of All Owners N Flashing
Vak_Service
Дивитись →
Конструкція та Принцип Роботи
СЕРВІСНИЙ ОГЛЯДToyota MMT (MultiMode Manual Transmission, C50/C53 AMT) — це 5-ступенева роботизована трансмісія, створена інженерами Toyota як економічна альтернатива класичним гідротрансформаторним автоматам. В основі агрегату лежить витривала заводська механіка серії C50 / C53, у якій процеси витискання зчеплення та вибору передач повністю автоматизовані за допомогою зовнішніх електромеханічних приводів під керуванням електронного блоку TCU.
Конструкція без гідравліки
Головна перевага MMT — повна відсутність примхливих гідроблоків, насосів високого тиску та масляних контурів. Всі механічні перемикання виконуються компактними сервомоторами з черв'ячними редукторами, що знижує загальну вагу агрегату і зводить втрати енергії практично до нуля.
Алгоритми та режими руху
Коробка підтримує три ключові режими: комфортний автоматичний «E» (Economy), динамічний «Es» (Sport) із пізнішим перемиканням на підвищені передачі, а також секвентальний ручний «M», де водій самостійно керує ступенями важелем селектора.
Як влаштована система Toyota MultiMode
Механічне серце C50/C53: перевірена часом 5-ступенева компоновка з класичними косозубими шестернями, синхронізаторами та сухим картером під звичайну трансмісійну оливу.

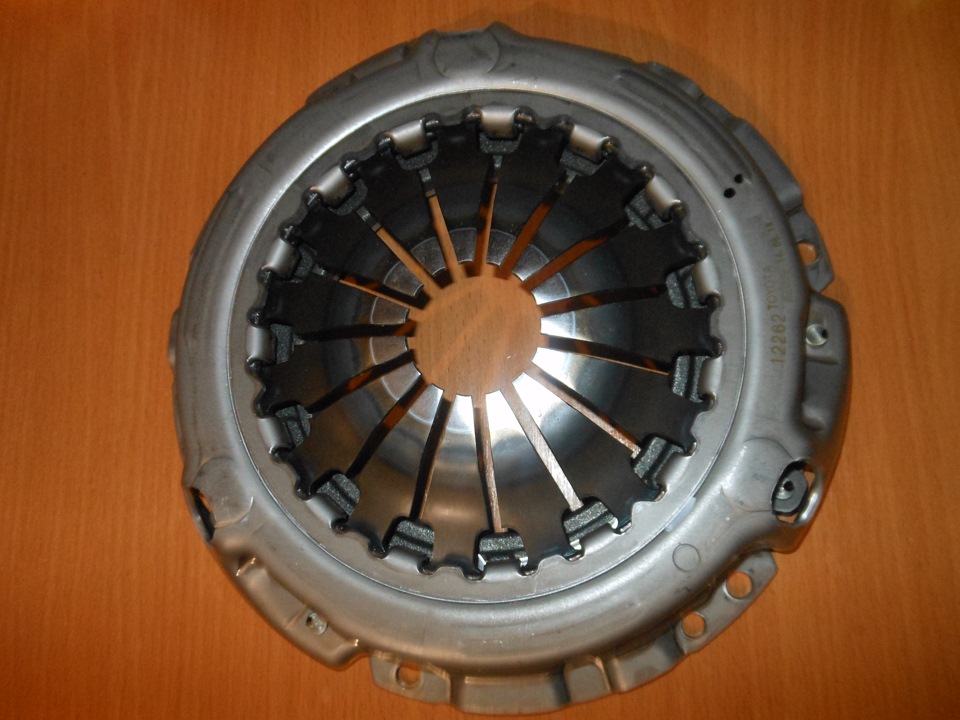

Зчеплення SAC (Self-Adjusting): сухий однодисковий вузол із храповим механізмом самопідведення, який автоматично компенсує знос фрикційних накладок під час пробігу.
Актуатор перемикання передач: окремий модуль на корпусі КПП із двома електромоторами, один з яких обирає площину передач (Select), а другий здійснює саме включення (Shift).
Функція Creep Control («Повзучий хід»): система автоматично змикає зчеплення при відпусканні педалі гальма, імітуючи рушання класичного автомата для зручного паркування.
Характер трансмісії: Оскільки передачі перемикає механічний привід з розмиканням одного диска зчеплення, момент перемикання супроводжується природною короткою технологічною паузою. Для досягнення ідеальної плавності ходу досвідчені водії злегка привідпускають педаль газу в момент перемикання передачі на вищу.
Електронні та Механічні Вузли РКПП

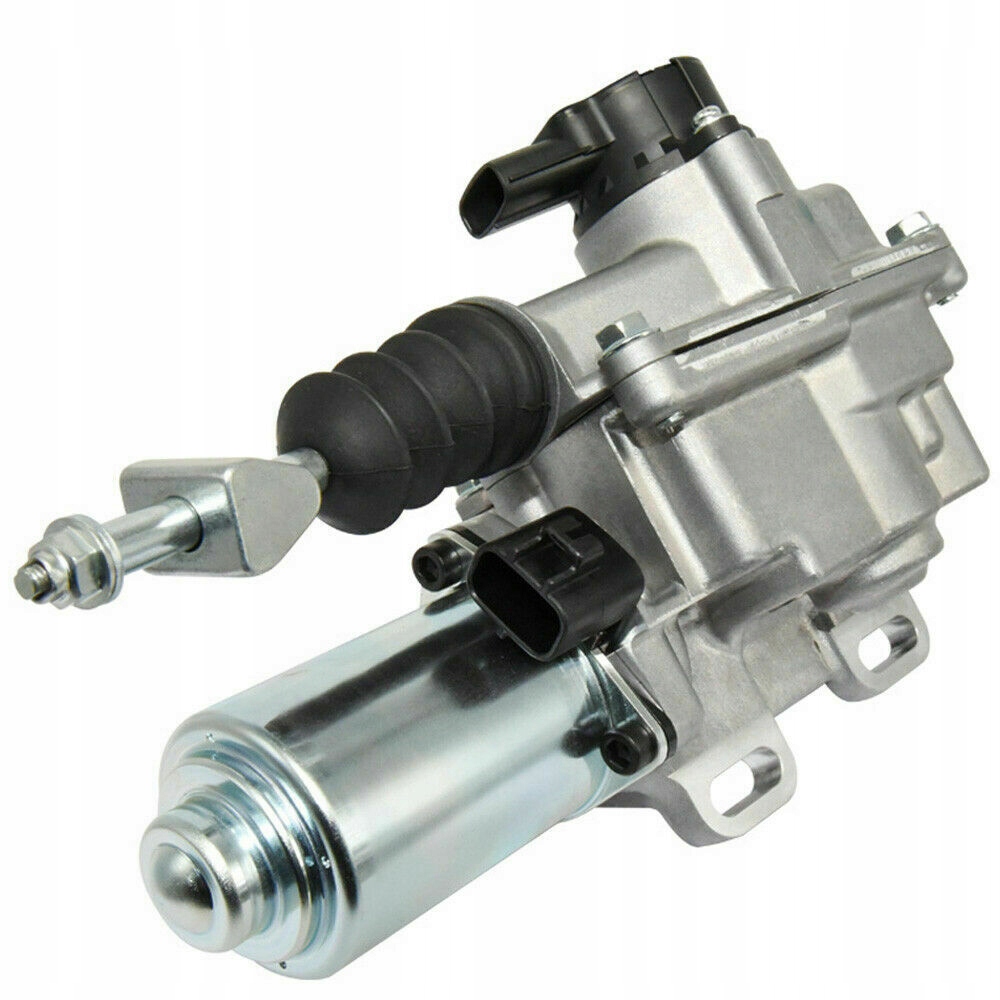

Актуатор зчеплення (Clutch Actuator)
Електромеханічний модуль вижима зчеплення з електромотором та черв'ячним редуктором

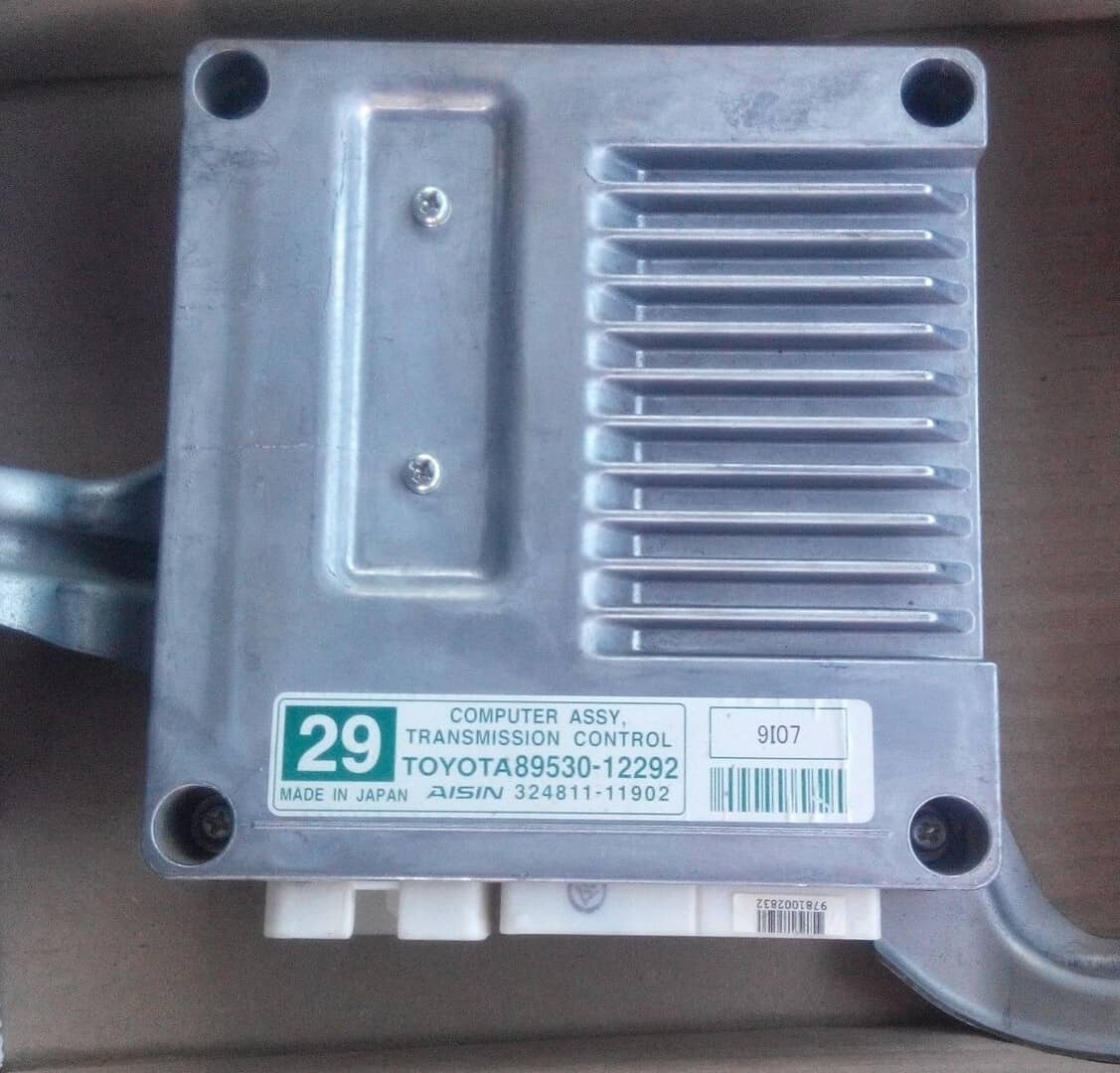

Електронний блок керування MMT (ECU MMT)
Блок керування роботизованою КПП (розташований у салоні)

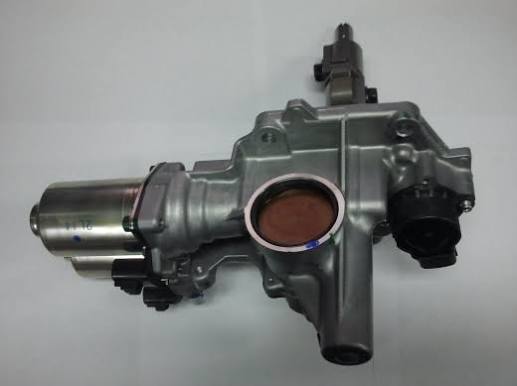

Актуатор вибору та перемикання передач
Двомоторний блок на корпусі КПП для вибору й увімкнення передач

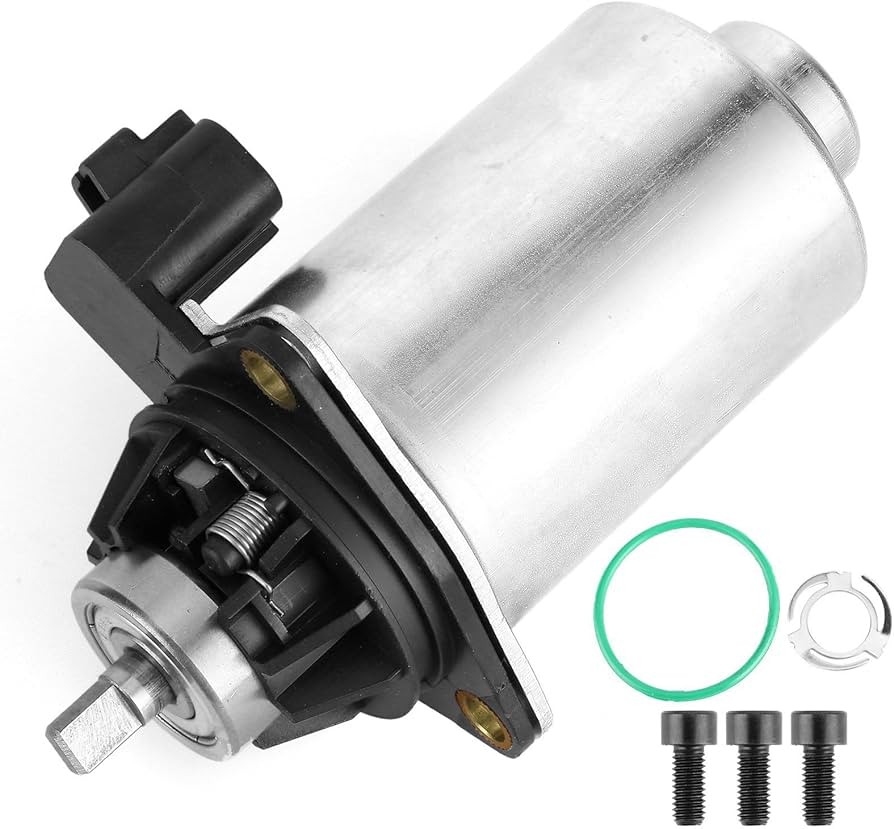

Електродвигун актуатора
Електромотор 12V приводу черв'ячного вала актуатора зчеплення.
Особливості Монтажу та Спец-Інструмент
УВАГА
Інженерний огляд трансмісії
Роботизована КПП: конструкція, логіка роботи та ключові переваги
Роботизована механічна коробка передач (AMT) — це агрегат, у якому надійна механічна база об'єднана з автоматизованим електронним керуванням. Водій отримує комфорт їзди з двома педалями без гідравлічних втрат класичного автомата, оскільки процеси витискання зчеплення та вибору передач беруть на себе швидкодіючі електромеханічні актуатори.
Високий ККД та економія
Прямий жорсткий зв'язок між двигуном і колесами без гідротрансформатора забезпечує витрату пального на рівні звичайної механіки.
Витрата: як на МКПП
Ремонтопридатність
Конструкція позбавлена дорогих клапанних гідроплит. Актуатори зчеплення та перемикання виконані як окремі зовнішні вузли.
Модульна конструкція
Точне керування
Електронний блок (TCU) керує моторами актуаторів за мілісекунди, точно підлаштовуючи оберти та запобігаючи перевантаженню зчеплення.
Адаптивні алгоритми
Експлуатаційні нюанси та сервісний регламент
Головний фактор надійності будь-якого «робота» — це своєчасна комп'ютерна адаптація точки торкання зчеплення. У міру природного стирання фрикційних накладок диску блок керування повинен коригувати базове положення штока актуатора. Якщо процедуру не проводити вчасно, шток починає працювати з перекосом, струм на електродвигуні зростає, що викликає ривки під час рушання та перегрів моторчиків.
Механічна коробка всередині змащується звичайною трансмісійною оливою, заміна якої регламентована кожні 40 000 – 60 000 км. Чиста олива захищає синхронізатори та підшипники первинного валу, зберігаючи легкість перемикання для сервоприводів.
Порада діагноста:
При появі затримок при переході на наступну передачу або перших поштовхах у заторах слід негайно перевірити хід вилки зчеплення сканером, не чекаючи аварійного скидання в нейтраль.
Діагностика Кодів Помилок OBD-II
3
Корисні статті
Поради щодо експлуатації та догляду за КПП
03.09.2026
619
Робот Ford Durashift EST на Fusion та Fiesta: пристрій, типові несправності, коди помилок та секрети довговічності
Детальний гід по 5-ступеневій роботизованій коробці передач Ford Durashift EST (IB5) для Ford Fusion та Fiesta 1.4: як влаштований актуатор TCM, чому з'являються помилки P0810 та P0919, як правильно міняти оливу й рідину DOT 4 та як уникнути дорогого ремонту.
03.09.2026
488
Генетика Ferrari у міському «каблучку»: розбір та секрети трансмісії Fiat C510 Dualogic (Comfort-Matic)
Як гоночні розробки Magneti Marelli та Ferrari опинилися під капотом звичайних Fiat Fiorino, Qubo і Doblò? Детальний інженерний розбір РКПП C510 Dualogic: будова гідроблока, тиск 50 бар, міфи про ненадійність та секрет «магічних» 28 міліметрів штока зчеплення.
26.08.2026
321
Роботизована КПП Dualogic CFC319 (Fiat C510 AMT): повний гід з обслуговування, типові поломки та секрети налаштування
Детальний технічний розбір 5-ступеневого робота Dualogic CFC319 (C510 AMT), що встановлюється на Fiat 500 та Fiat 500L. Чому коробка вибиває в нейтраль (N), як правильно міняти зчеплення, яке мастило заливати в гідроблок та як продовжити ресурс трансмісії.
Інші Популярні Трансмісії
Супутні мануали та довідники
Toyota
C50A / MMT
Toyota MultiMode (C50A / AMT) — це 5-ступенева роботизована коробка передач, сконструйована на базі витривалої механічної платформи серії C50. Замість гідравлічного блоку керування та педалі зчеплення в системі застосовано електромеханічний комплекс японського концерну Aisin: автономний актуатор витискання зчеплення з датчиком ходу Stroke Sensor і спарений блок електромоторів вибору та вмикання передач під керуванням окремого процесорного блока TCM. Режими керування Трансмісія поєднує високу паливну економічність механіки зі зручністю автомата, підтримуючи автоматичні режими «E» / «Es», секвентальне ручне перемикання «M» та функцію допомоги під час старту Creep («повзучий хід»). Моделі та агрегатування Широко встановлювалася на бестселери марки: Corolla (E150), Auris, Yaris, Corolla Verso з бензиновими двигунами 1.33 Dual VVT-i, 1.6 (1ZR-FE) та турбодизелями 1.4 D-4D (1ND-TV). Вразливі місця, артикули та симптоми Критичні сервоприводи: актуатор зчеплення (31360-12030, 31360-52020), блок перемикання та блок ЕБУ (89530-12292). Механічний знос: критичне стирання графітових щіток електромотора, виробіток заводських тефлонових втулок штока та підклинювання вилки. Поведінка на дорозі: відчутні удари під час рушання, самовільне скидання КПП у нейтраль «N» та червоний індикатор «шестірня». Коди несправностей OBD-II: системні помилки P0810 (Clutch Position Control Error) або помилка ланцюга актуатора P0900. Регламент надійності: Для безвідмовної експлуатації необхідні заміна оливи стандарту Toyota Genuine 75W, механічне регулювання натягу актуатора, встановлення посилених підшипників замість втулок і комп'ютерна ініціалізація точки схоплювання через Toyota Techstream. Своєчасне технічне обслуговування механіки та актуаторів Toyota MultiMode C50A гарантує плавну роботу трансмісії та збереження максимального ресурсу вузла.
Ford
DPS6 / 6DCT250
Ford PowerShift DPS6 (Getrag 6DCT250) — це високотехнологічна 6-ступенева преселективна роботизована трансмісія з подвійним сухим зчепленням, спроєктована для передньопривідних автомобілів із поперечним розташуванням двигуна. Конструктивно агрегат базується на двох паралельних механічних підсистемах: зовнішній порожнистий вал відповідає за парні передачі (2, 4, 6), а внутрішній — за непарні (1, 3, 5) і задній хід, що забезпечує безперервний потік потужності під час розгону. Повністю електромеханічний привід На відміну від більшості інших роботів, DPS6 не використовує гідравліку. На картері КПП розміщено зовнішній блок керування TCM, який містить два безщіткові електромотори для вибору/вмикання передач та два незалежні електроактуатори, що через черв'ячні механізми й вилки керують дисками зчеплення. Застосування та модельний ряд Трансмісія масово випускалася для ринків Європи та Америки, встановлюючись на популярні моделі Ford Focus 3, Ford Fiesta та EcoSport у парі з бензиновими атмосферними двигунами 1.6 Ti-VCT та 2.0 GDI / Ti-VCT. Конструктивні особливості та типові проблеми DPS6 Термочутливість блоку TCM: електронний модуль керування розташований на корпусі коробки й піддається постійним циклічним навантаженням та температурним коливанням, що призводить до збоїв мікросхем. Протікання сальників первинних валів: одна з наймасовіших болячок — потрапляння трансмісійної оливи на сухі фрикційні диски зчеплення, через що виникають сильні ривки, вібрації та пробуксовки. Знос механізму вилок: високе навантаження на пластикові спрямні й приводи вилок зчеплення потребує модернізації компонентів (встановлення посилених комплектів нового зразка). Програмна адаптація: потребує періодичного калібрування ходу зчеплень і вилок через дилерське ПЗ для компенсації природного зносу накладок без гідравлічної корекції. Регламент надійності: Запорукою довговічної роботи супортизованої коробки PowerShift 6DCT250 є моніторинг стану сальників (при найменшому запотіванні — негайна заміна), використання посилених комплектів зчеплення та виконання точної комп'ютерної ініціалізації виконавчих моторів після будь-якого втручання. Повна відсутність гідравліки робить трансмісію Ford DPS6 простою за структурою, проте вимагає ретельного контролю за станом сальників та чистотою фрикційних дисків супортизованого зчеплення.
Fiat
CFC328 (C514 AMT)
Fiat Dualogic (CFC328 / C514 AMT) — це 5-ступенева роботизована коробка передач, створена концерном Fiat у тісній співпраці з компанією Magneti Marelli. В основі трансмісії лежить перевірена часом механічна коробка серії C514, де процеси витискання зчеплення та вмикання передач автоматизовані завдяки автономному електрогідравлічному актуатору, який функціонує під робочим тиском до 40–50 бар. Режими та логіка керування Трансмісія забезпечує високу паливну економічність механіки з практичністю автомата, пропонуючи повністю автоматичні режими Normal та Eco (із оптимізацією обертів під мінімальну витрату), а також секвентальний ручний режим перемикання важелем. Застосування та модельний ряд Dualogic CFC328 масово встановлювалася на міські бестселери: Fiat 500, Fiat Panda, Grande Punto, Lancia Ypsilon та Ford Ka II, оснащені бензиновими двигунами 0.9 TwinAir, 1.2 8V та 1.4 16V. Особливості конструкції та вразливі вузли Два ізольовані масляні контури: коробка вимагає суворого розділення трансмісійної оливи шестерень КПП та гідравлічної рідини приводу актуатора Tutela CS Speed. Вразливі гідрокомпоненти: втрата тиску в мембранному гідроакумуляторі («груші»), знос щіток електродвигуна насоса високого тиску та виробіток штоків пропорційних соленоїдів. Знос зчеплення та датчиків: стирання фрикційного диска, люфт вилки зчеплення та збої потенціометрів положення штоків вибору/вмикання передач. Симптоми та помилки: ривки під час рушання, самовільне скидання в нейтраль «N», помилка тиску P1773 або положення зчеплення P1741. Регламент надійності: Безвідмовна робота Dualogic залежить від регулярної заміни гідрорідини Tutela CS Speed (кожні 30–40 тис. км), точного механічного регулювання штока зчеплення та своєчасного комп'ютерного калібрування точок схоплювання через діагностичне ПЗ (MultiECUScan / Fiat Examiner). Своєчасна ревізія гідравлічного блоку Magneti Marelli та правильне налаштування системи Fiat Dualogic CFC328 гарантують довговічність актуатора й плавну роботу трансмісії в міському трафіку.
